０２型 ファイバー張り窯 正面図

炉床 ロストル

炉床

ファイバー 内張り 天井

ファイバー張り ５

ファイバー張 内張り

ファイバー内張り １

ファイバーの内張りは
５０ｍｍ厚の１４００℃耐熱のセラミックファイバーを
窯の内側、直接火に当たる面に張る。
耐熱性の高いセラミックファイバーは高価なので
内張りとして使う。

接着は専用の耐熱性接着剤。
トーストパンにバターを塗るような感じ。

ファイバー張り 壁 ４

バックアップ材（※耐熱温度１０００℃）の完成
これがセラミックファイバーの下張り。

ファイバー張り 壁２

バックアップ材（下張り）のセラミックファイバーは
ここでは３００ｍｍ幅平方、１５０ｍｍ厚の
ブロック状になっているものを使う。
ケーシングへの固定は専用アンカー（ステンレス製）
を溶接で行う。

ファイバー張りー壁

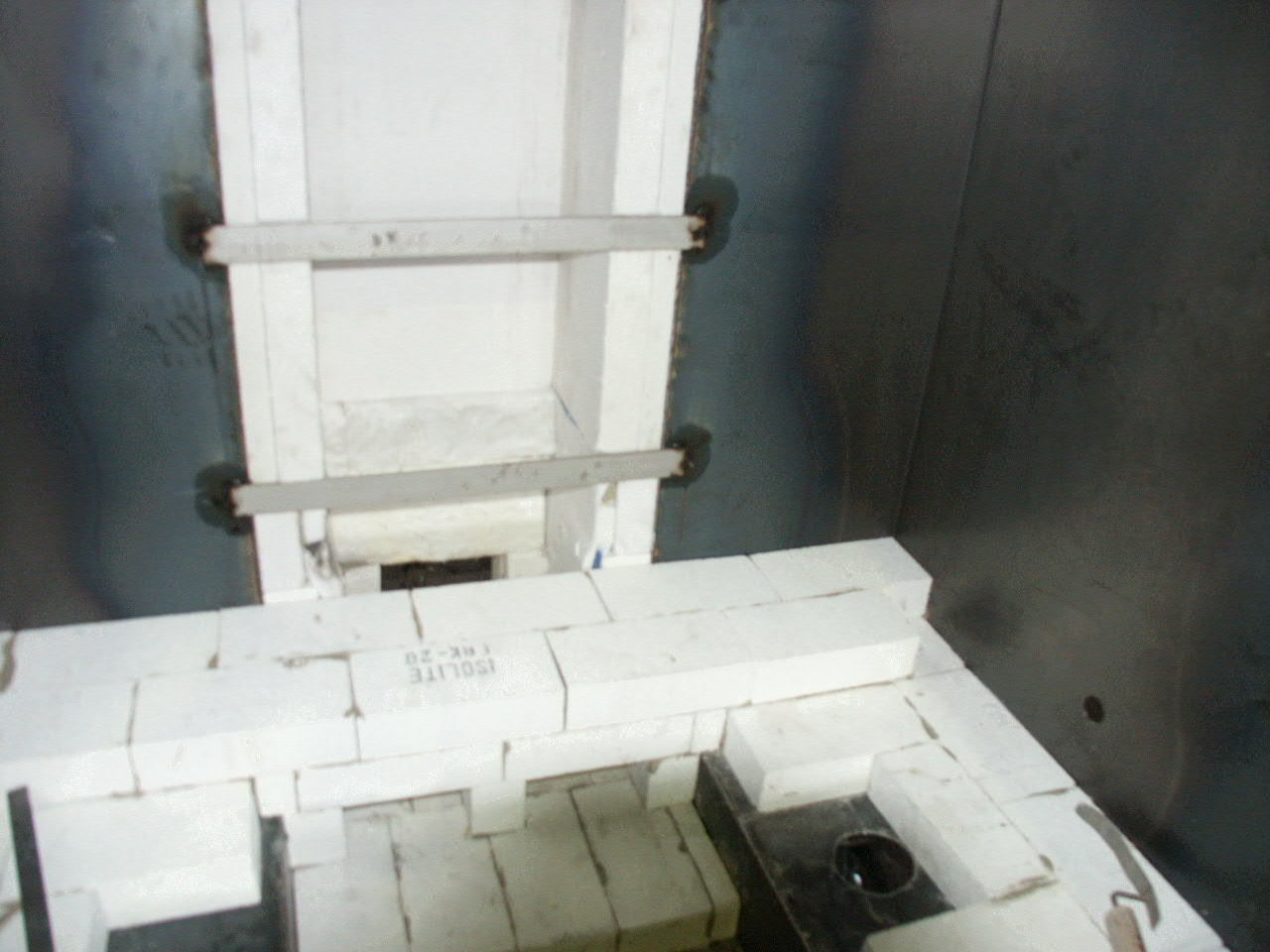

煙突と炉床－２

煙道 と炉床

ファイバー張り 煙道 (煙突）

セラミックファイバー張り まず天井から

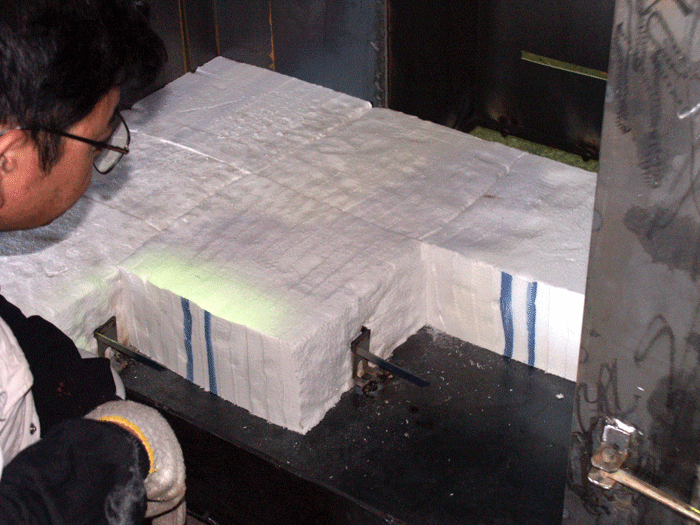

ファイバー張り１

窯ケーシングを逆さまにして
天井部分からファイバーを張る。

画像をクリックして拡大すれば
鉄板に専用アンカーで固定している
様子が解かります。

Ｔ字型のアンカーでセラミックファイバーの
ブロックを串刺しにします。

窯のサイズは４５×４０cm棚板一枚敷き

セラミックファイバー窯 新聞記事

2011年6月23日木曜日

セラミックファイバー窯　　新聞記事

　　　　１９９８年のとある地方の新聞記事

　　　　　　

　　　　　　　NHKの放送とは、

　　　　　　　「　世界こころの旅」で京セラの稲元さんが焼き物のルーツを辿り

　　　　　　　　景徳鎮を訪ねるというもので、そこでテレビ画面に映りだされた窯が

　　　　　　　　セラミックファイバー張り窯でした。

　　　　　　　　中国景徳鎮では磁器を焼くのにすでにセラミックファイバーを

　　　　　　　　導入していたのです。

　　　　　　　　そして、稲元さんは「うん～、よく焼けている。」と

　　　　　　　　この記事は当時国立大学の先生の書かれた記事。

　　　　　　

　　　　　　　　セラミックファイバーはアメリカNASAがスペースシャトルの断熱材として

　　　　　　　　開発したものです。

　　　　　　　　カオリンという耐熱性高いの鉱物やシリカ等を１５００～１８００℃の高温で

　　　　　　　　溶かし、繊維状にして取り出し加工

　　　　　　　　（ブロック状やブランケット、タイル）したもの。優れた断熱材。
